Une éolienne est bien plus qu’un simple mât surmonté de pales tournant dans le vent. C’est une machine d’une remarquable complexité mécanique, dont chaque composant est soigneusement dimensionné pour capter l’énergie cinétique de l’air et la transformer en électricité. Comprendre la répartition des masses et le fonctionnement de cette mécanique permet de saisir pourquoi l’éolien terrestre s’est imposé comme un pilier de la transition énergétique en France et en Europe.
En quelques points
- Une éolienne terrestre pèse couramment entre 250 et plusieurs centaines de tonnes, une masse répartie principalement entre la tour en acier, les fondations en béton et la nacelle.
- Les pales sont fabriquées en matériaux composites, comme la fibre de verre et de carbone, pour offrir un excellent rapport résistance-poids face aux contraintes mécaniques.
- Le rotor transforme l’énergie cinétique du vent en mouvement rotatif, la puissance produite étant directement liée à la surface balayée par les pales.
- Les éoliennes modernes utilisent soit un multiplicateur de vitesse pour entraîner la génératrice, soit une technologie à entraînement direct pour plus de fiabilité.
- La puissance nominale des éoliennes a fortement augmenté au fil des années, atteignant aujourd’hui 5 à 6 MW grâce à l’optimisation des structures et des matériaux.
- Le démantèlement des pales composites après 20 à 25 ans d’exploitation constitue un défi majeur pour la filière en raison de la complexité de leur recyclage.
Masse et matériaux des composants de la structure terrestre
Répartition des tonnes entre la tour et les fondations
Le poids total d’une éolienne terrestre se répartit entre plusieurs grands ensembles. La tour, souvent en acier tubulaire, constitue l’élément le plus massif de la structure. Pour une machine de taille standard, la tour seule peut peser plusieurs centaines de tonnes, tandis que les fondations en béton armé, qui doivent ancrer solidement l’installation dans le sol pour résister aux efforts mécaniques considérables, ajoutent une masse comparable. La nacelle, logée au sommet de la tour, regroupe tous les équipements de conversion et affiche un poids compris entre plusieurs dizaines et plus d’une centaine de tonnes selon la puissance nominale de la machine. Au total, une éolienne terrestre moderne pèse couramment entre 250 et plusieurs centaines de tonnes, fondations incluses.

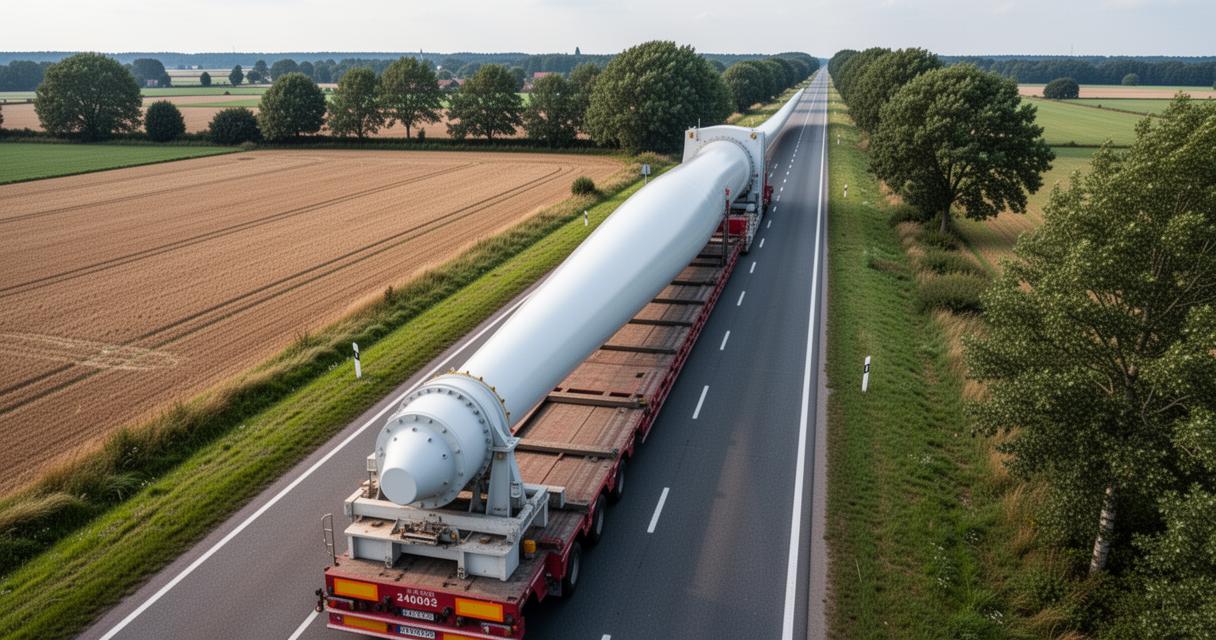

Cette répartition des masses n’est pas anodine. Elle conditionne le dimensionnement des fondations, les contraintes de transport et d’installation, ainsi que le coût global de chaque parc éolien. En France, où la capacité installée en éolien atteignait 18,5 GW à fin 2022, les logisticiens et les ingénieurs ont dû adapter leurs méthodes pour acheminer ces composants gigantesques jusqu’aux sites d’implantation, souvent en zone rurale.
Utilisation des composites de fibre de verre et de carbone pour les pales
Les pales représentent un défi technique à part entière. Pour des éoliennes terrestres de grande puissance, leur longueur dépasse régulièrement 50 mètres, voire 80 mètres pour les modèles les plus récents. Face à ces dimensions, les matériaux composites s’imposent comme la solution incontournable : les fibres de verre et les fibres de carbone, noyées dans une résine polymère, offrent un rapport résistance-poids bien supérieur à celui de l’acier ou de l’aluminium seuls. Les composites à base de fibre de verre dominent encore le marché en raison de leur coût maîtrisé, tandis que la fibre de carbone est progressivement intégrée pour les pales les plus longues, là où chaque kilogramme économisé compte pour réduire les contraintes mécaniques sur le rotor. Chaque pale peut peser entre 10 et 25 tonnes selon sa taille et sa composition.
Ces matériaux composites confèrent aux pales une rigidité et une résistance à la fatigue indispensables : soumises à des millions de cycles de flexion tout au long de leur vie, elles doivent rester fiables pendant plusieurs décennies, ce qui fait de l’analyse du cycle de vie un enjeu central dans la conception éolienne.
Fonctionnement de la mécanique et transformation de l’énergie
Rôle du rotor et de la surface balayée dans la captation cinétique
Au cœur de la mécanique éolienne se trouve le rotor, formé par l’assemblage des pales et du moyeu central. Son rôle est de convertir l’énergie cinétique du vent en énergie mécanique de rotation. La surface balayée par les pales en rotation — un disque imaginaire dont le diamètre correspond à l’envergure du rotor — détermine directement la quantité d’air interceptée et donc la puissance extraite. Plus cette surface balayée est grande, plus le captage énergétique est potentiellement élevé, ce qui explique la course aux rotors toujours plus larges chez les fabricants comme Siemens Gamesa et d’autres acteurs du secteur renewable energy. La puissance disponible dans le vent croît avec le cube de la vitesse du vent : doubler la vitesse multiplie donc par 8 la puissance théoriquement extractible.
Toutefois, la physique impose une limite absolue à l’extraction d’énergie cinétique : le théorème de Betz établit que le rendement théorique optimal d’un aérogénérateur ne peut dépasser 59,3 %. Dans la pratique, les éoliennes modernes atteignent un coefficient de performance généralement compris entre 45 et 50 %, ce qui témoigne du niveau de maturité technologique du secteur.
Vitesse de rotation en tours par minute et conversion électrique
Contrairement à ce que l’on pourrait imaginer, les pales d’une grande éolienne terrestre ne tournent pas vite : leur vitesse de rotation est généralement comprise entre 5 et 20 tours par minute, une valeur bien éloignée des vitesses nécessaires à la production directe d’électricité. C’est précisément là qu’intervient le multiplicateur de vitesse, un engrenage qui accélère considérablement la rotation avant de l’envoyer vers la génératrice électrique. Certaines machines modernes utilisent en revanche des génératrices à entraînement direct, supprimant ce multiplicateur au profit d’une plus grande fiabilité mécanique. L’électricité ainsi produite est ensuite injectée sur le réseau électrique via un transformateur intégré à la nacelle ou situé en pied de tour. En Europe, l’énergie éolienne représentait 17 % de l’électricité produite en 2021, illustrant l’importance de cette filière dans le mix énergétique continental.
Impact du poids sur la puissance et le cycle de vie de l’installation
Relation entre la masse totale et la puissance nominale installée
Il existe une relation étroite entre le poids d’une éolienne et sa puissance nominale installée. Plus la puissance visée est élevée, plus le rotor doit être grand, ce qui alourdit les pales, sollicite davantage le mât et contraint à renforcer les fondations. Les éoliennes terrestres atteignent aujourd’hui des puissances nominales de l’ordre de 5 à 6 MW pour les modèles les plus récents, là où les premières installations dépassaient rarement le mégawatt. Cette évolution a été rendue possible par la maîtrise des matériaux composites et par les progrès dans le calcul des structures, permettant d’augmenter la puissance sans multiplier proportionnellement la masse totale. La puissance produite et injectée sur le réseau électrique dépend non seulement de la puissance nominale de chaque machine, mais aussi du facteur de charge du site, lié à la ressource éolienne locale.
Analyse du cycle de vie et intégration des parcs au réseau électrique
L’analyse du cycle de vie d’une éolienne couvre l’extraction des matières premières, la fabrication des composants, le transport, l’installation, l’exploitation, la maintenance et enfin le démantèlement. La durée de vie standard d’une éolienne terrestre est d’environ 20 à 25 ans, au terme desquels les pales composites posent un défi croissant : les fibres de verre et de carbone ne se recyclent pas aussi facilement que l’acier ou l’aluminium, et la filière travaille activement à développer des solutions de valorisation adaptées. Sur le plan électrique, l’intégration des parcs éoliens au réseau électrique requiert des investissements en infrastructures de raccordement et en outils de pilotage pour faire face à l’intermittence de la production. La capacité éolienne installée dans le monde a atteint 900 GW à fin 2022, en hausse de 13 % par rapport à l’année précédente, signe que les défis d’intégration réseau sont progressivement surmontés à l’échelle mondiale. En France, les parcs éoliens terrestres constituent aujourd’hui une source d’électricité renouvelable incontournable, contribuant directement aux objectifs nationaux de décarbonation du secteur énergétique.
